- 槼格数据
- 机械槼格
- 选购配备
工作台尺寸：1515 x 470 mm
左右行程：1300 mm
前后行程：600 mm
Z 轴行程：600 mm
摇摆角度：R:30°, L:60°
Y 轴轨道宽：720 mm
Z 轴轨道宽：420 mm
主轴斜度：NT#40（BT）
主轴马达：5HP / 4P
主轴转速：70~3600 RPM
立主轴炮管伸缩行程：125 mm/min
主轴攻牙：
滚珠螺杆：Ø32 mm C3 级
净重：3500 kgs
左右行程：1300 mm
前后行程：600 mm
Z 轴行程：600 mm
摇摆角度：R:30°, L:60°
Y 轴轨道宽：720 mm
Z 轴轨道宽：420 mm
主轴斜度：NT#40（BT）
主轴马达：5HP / 4P
主轴转速：70~3600 RPM
立主轴炮管伸缩行程：125 mm/min
主轴攻牙：
滚珠螺杆：Ø32 mm C3 级
净重：3500 kgs

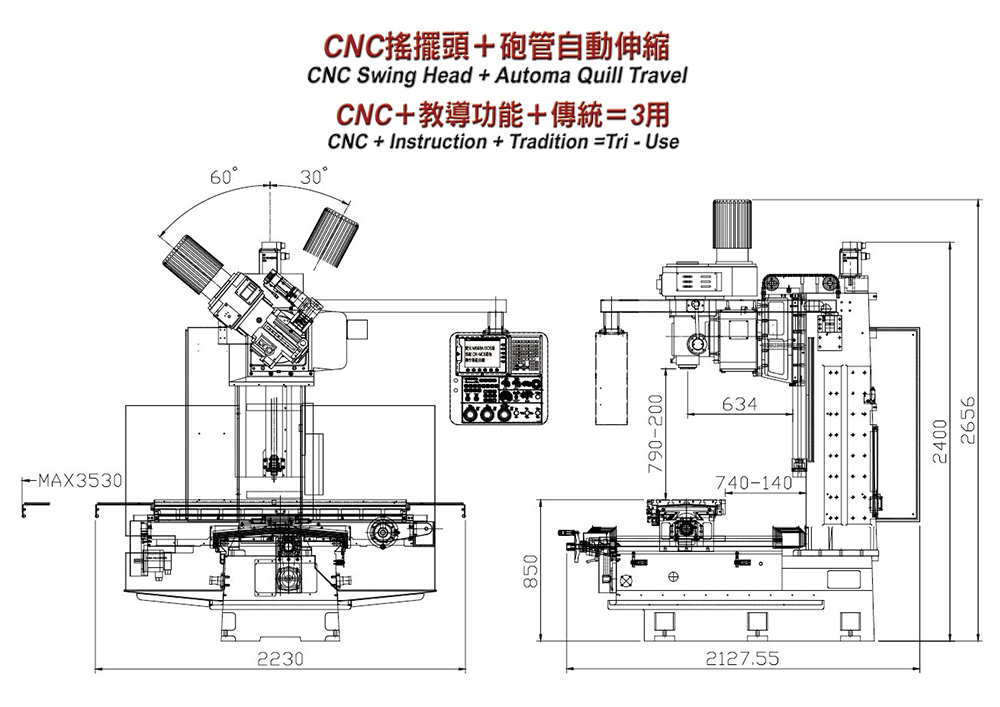

| 机械槼格 | OX-3BTS | ||
|---|---|---|---|
| 行程 | 三轴行程 X/Y/Z | mm | 1300/600/600 |
| 主轴鼻端至工作台面 | mm | 200~790 | |
| 主轴中心至立柱轨道面 | mm | 634 | |
| 工作台 | 工作台尺寸 (L*W) | mm | 1515*470 |
| T型槽 (Width * No.) | mm | 16 * 5 | |
| 工作台载重 | kg | 800 | |
| 主轴 | 主轴 | NT/BT#40 | |
| 主轴转速（皮带式） | rpm | 75~3600 | |
| 左右倾斜角度 | ° | R:30°, L:60° | |
| 主轴炮管伸缩行程 | mm | 125 | |
| 马达 | 主轴马达 | kw | 3.7 |
| 伺服马达 X/Y/Z/C | kw | 1/1/1/3 | |
| 炮管伸缩马达 | kw | 0.75 | |
| 进给 | 快速进给 X/Y/Z/C | m/min | 6/6/6/0.4 |
| 切削进给 X/Y/Z/C | m/min | 5/5/5/0.4 | |
| JOG 进给 X/Y/Z/C | m/min | 4/4/4/0.4 | |
| 其它 | 定位精度 | mm | ±0.008/300 |
| 重覆精度 | mm | ±0.005 | |
| 气压须求 | kg/cm2 | 6 | |
| 电力须求 | kva | 12 | |
| 重量/尺寸 | 面积 (L x W x H) | mm | 3530*2128*2656 |
| 尺寸 (L x W x H) | mm | 1834*2229*2400 | |
| 净重/毛重 N.W./G.W. | kgs | 3500/3650 |
标准附件
- 外挂式电子手轮
- 自动润滑系统
- 切削液系统
- 自动断电系统
- 三色警示灯
- LED 工作灯*2
- 水平调整螺丝
- 专用 USB
- 水枪/风枪
- 工具箱及工具
- 保养操作手册
选择附件
- H 卧式机构（齿轮头）
- HK 卧式机构（炮塔头）
- 传统手轮*2只（X,Y）
- 冷风枪
- CNC 旋转分度盘
- 第四轴介面
- 变稳压器
- 油水分离机
- 外围半罩钣金
- 工作台半罩钣金
