机器特色
立横搪铣床特色
01

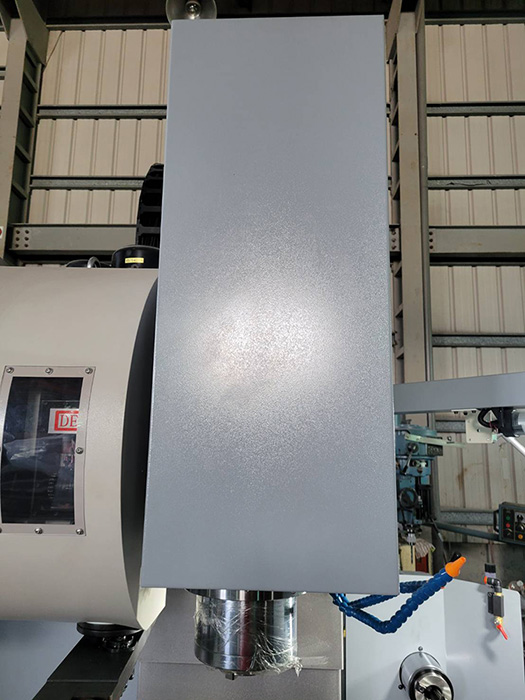

立式主轴
皮带式主轴
BT#40,转速：8000转
主轴马达：11KW
立横搪铣床特色
02

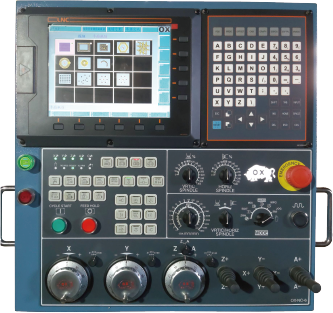

CNC四轴控制器
CNC电脑程序编辑，内置独家开发对话式模块，保留传统操作功能，一机三用。
立横搪铣床特色
03

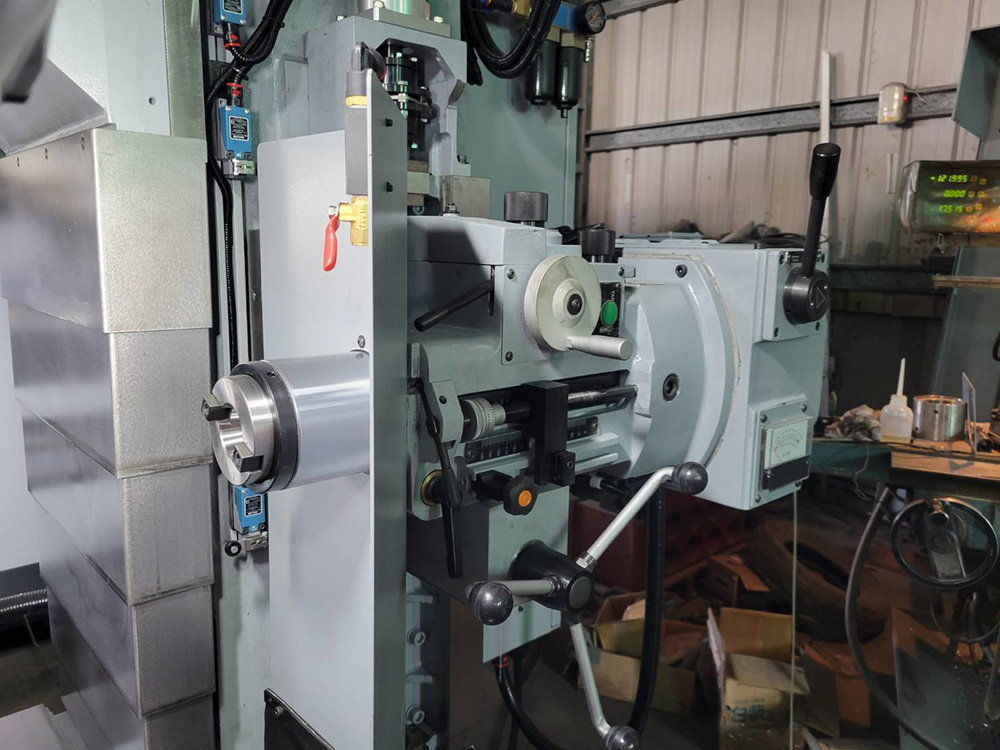

HK卧式切削机构
可根据加工须求搭载不同类型的主轴，可程式控制，搭配CNC分度盘，可做多面体之加工。
立横搪铣床特色
04
X.Y传统手摇轮
保留传统手轮操作，轻巧、灵活、精准、人性化功能。
立横搪铣床特色
05
X.Y传统手摇轮
保留传统手轮操作，轻巧、灵活、精准、人性化功能。
立横搪铣床特色
06

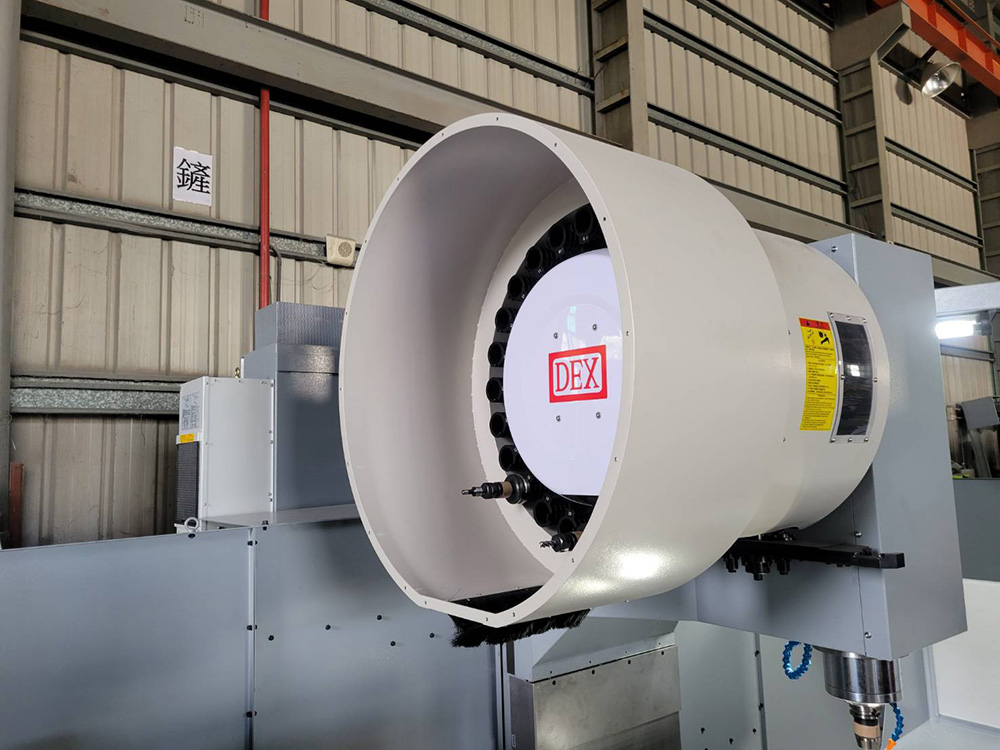

刀臂式刀库
BT#40
最大刀具直径：ø80/ø150(邻空刀)
最大刀长：300mm
最大刀具重量：7KG
刀库容量：24刀

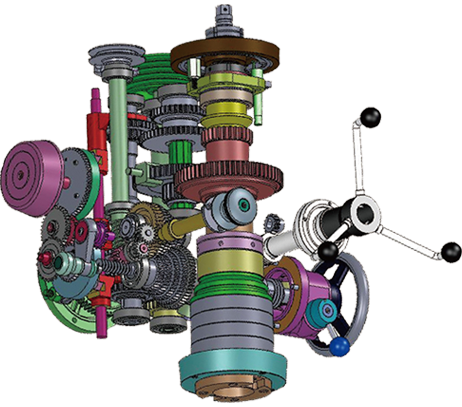

NT#50(BT)-齿轮头传动结构Gear Head Transmission Structure
Z轴齿排传动(有手动把手)Z-axis Gear Transmission
(with manual handle)
(with manual handle)
Z轴滚珠导杆传动(无手动把手)Z-axis Ball Screw Transmission
(without manual handle)
(without manual handle)

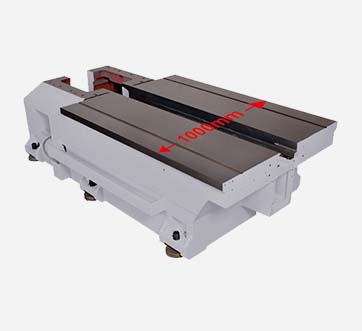

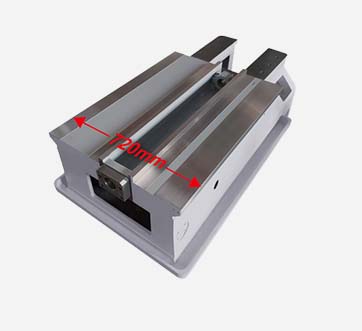

两轨底座
Dual-quideway Base
X行程1300mm用
for X travel 1300mm
for X travel 1300mm
X行程1500mm用
for X travel 1500mm
for X travel 1500mm

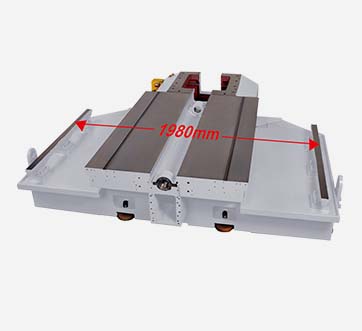

四轨底座
DuFour-quideway Base
X行程2400mm用
for X travel 2400mm
for X travel 2400mm

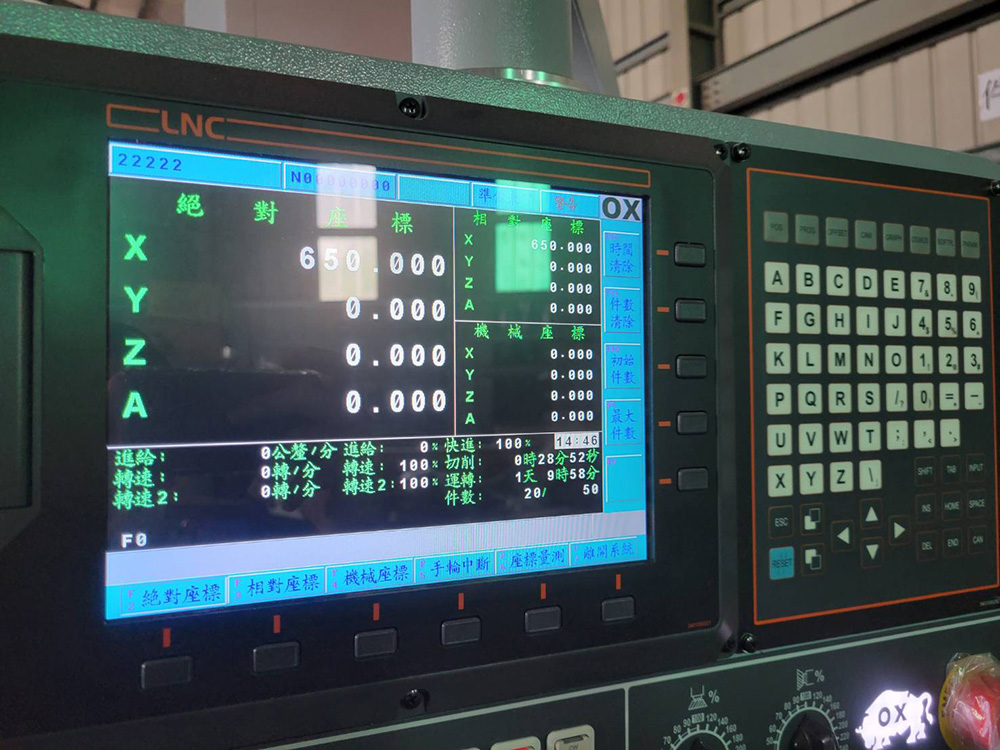

老师傅的最爱-教导功能
CNC + 教导功能 + 传统 = 3用
铁牛铣床包含CNC+教导+传统=3用 , 其功能可由独立开关分别切换。
X轴、Y轴及Z轴皆为滚珠螺杆并搭载独立伺服马达驱动，更可搭配侧铣机构(A轴)实现立卧两用功能；除手动进行基本铣削外，所有操作均可由CNC控制器作程序输入，使用一般G/M code操作或程序传输(CAD/CAM)功能进行程式控制铣削。且控制器上具备特别开发之教导功能，以简易图形引导操作者进行各项参数输入，更可做图形路径仿真,提供操作者判断程序输入之正确性。让不善于使用CNC程序之操作人员, 半天即可轻松上手,也可切换传统模式,保留传统操作功能,具备-人性化、轻巧、灵活、精准等特性。堪称老师父的最爱。
功 能：
- 一般G/M码操作
- 背景编辑
- 巨集程序功能
- 程序传输加工功能
- 多国语言
- 图形仿真显示
- 硬件自我诊断显示
- MPG运行加工程序
Function :
- General G/M Code Operation
- Background Editing
- Progran Function
- Program Transmission Funtion
- Multi-national Languages
- Pattem Simulated Display
- Hardware Self-diagnosis Diplay
- MPG Execute Program
教导功能Instruction
平面加工
外矩形加工
内矩形加工
多边形加工
任意路径加工
外圆加工
内圆加工
R角加工
数组钻孔
任意钻孔
PCD钻孔
浮动攻牙
沉头扩孔

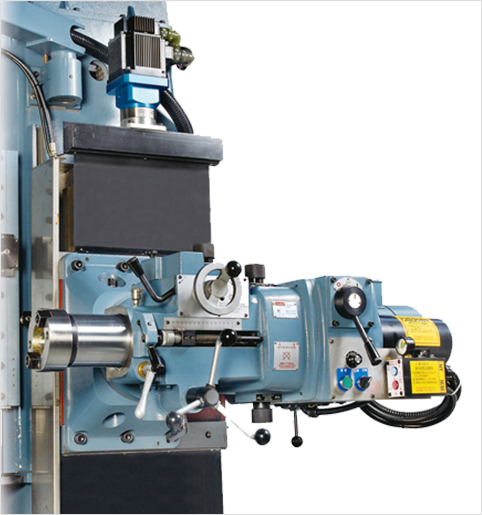

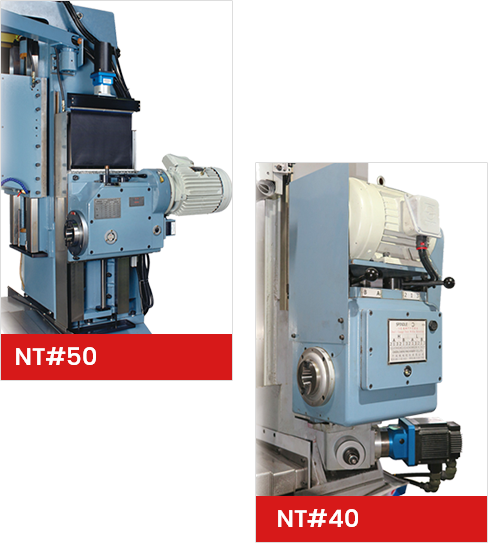

卧式切削机构Horizontal Type Machining Structure
| H卧式齿轮头切削机构(选配) H Horizontal Type Machining Structure(Optional Equipment) |
|---|
| 卧式主轴槼格NT/BT#40(#50)Horizontal type milling head specifications NT/BT#40(#50) |
| 主马达NT#40 5HP/4P,NT#50 7.5HP/4PSpindle motor NT#40 5HP/4P,NT#50 7.5HP/4P |
| 上下行程NT#40:370(选配:500)mm, NT#50:570mmVertical travel NT#40:370(选配:500)mm, NT#50:570mm |
| NT#40方牙杆or滚珠螺杆， NT#50滚珠螺杆NT#40 acme screw or ballscrews, NT#50 ballscrews |
| 减速机无段伺服传动移动速率 10~1200mm/minReducer non-step servo transmission moving speed 10~1200mm/min |
| 主轴转速: NT#40:57~1227rpm, NT#50:62~1100rpm(6段转速)Spindle speed: NT#40:57~1227rpm, NT#50:62~1100rpm(6-step speed) |
| HK卧式炮塔型切削机构(选配)，含攻、钻、搪、铣等功能 HK Horizontal Turret Type Machining Structure(Optional) tapping, drilling, boring, and milling are available. |
|---|
| 卧式主轴槼格NT/BT#40(#50)Horizontal type milling head specifications NT/BT#40(#50) |
| 主马达5HP/4P(60HZ)Spindle motor 5HP/4P(60HZ) |
| 主轴自动押送，每转一圈0.035/0.07/0.14mmAutomatic spindle feeding feature, withe each round standing at0.035/0.07/0.14mm |
| 上下行程NT#40:370(选配:500)mm, NT#50:570mmVertical travel NT#40:370(op:500)mm, NT#50:570mm |
| 方牙杆or滚珠螺杆,(Ø32mm P=8mm)Acme screw or ballscrews,(Ø32mm P=8mm) |
| 减速机无段伺服传动移动速率10-1200mm/minReducer non-step servo transmission moving speed 10-1200mm/min |
| 主轴转速：低速57~432rpm,高速424~3600rpm,变频无段Spindle Speed: Low speed57~432rpm, High speed 424~3600rpm. Frequency conversion and step-less. |
| 炮管伸缩行程140mmTurret travel40mm |
